12um 640x512 USB เอาต์พุตขนาดกะทัดรัดโมดูลความร้อนขนาดกะทัดรัด
|
หมายเลขรุ่น |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
โมดูลความร้อน |
||||
|
เซ็นเซอร์ภาพ |
อาร์เรย์ระนาบโฟกัสที่ไม่ได้ใช้งานของ Vox |
|||
|
สูงสุด ปณิธาน |
640 × 512 |
|||
|
อัตราเฟรม |
ปรับได้ 6Hz ถึง 30Hz |
|||
|
ช่วงเวลาพิกเซล |
12μm |
|||
|
คลื่นตอบสนอง |
8μmถึง14μm |
|||
|
ตาข่าย |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|||
|
เลนส์ (ความยาวโฟกัส) |
9.1 มม. |
15 มม. |
19 มม. |
25 มม. |
|
หมายเลข F |
f1.0 |
f1.0 |
f1.0 |
f1.0 |
|
IFOV |
1.3MRAD |
0.8MRAD |
0.6MRAD |
0.48MRAD |
|
มุมมอง (H × V) |
48.3 °× 38.6 ° |
29.3 °× 23.4 ° |
22.8 °× 18.4 ° |
17.46 °× 14.01 ° |
|
นาที. ระยะโฟกัส |
2m |
5m |
7m |
8m |
|
การวัดอุณหภูมิ |
||||
|
ช่วงอุณหภูมิ |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
ความแม่นยำของอุณหภูมิ |
สูงสุด (± 2 ° C, ± 2%) ที่อุณหภูมิแวดล้อม 25 ° C และอุณหภูมิวัตถุสูงกว่า 0 ° C |
|||
|
ระยะอุณหภูมิ (ขึ้นอยู่กับ 0.65 × 0.65m) |
10m (ไกลที่สุด) |
15m (ไกลที่สุด) |
20m (ไกลที่สุด) |
25M (ไกลที่สุด) |
|
กฎความร้อน |
3 ประเภทกฎการวัดอุณหภูมิ, 21 กฎ (10 คะแนน, 10 ภูมิภาคและ 1 บรรทัด) |
|||
|
เอาต์พุตข้อมูล |
ข้อมูลอุณหภูมิ 16 บิต |
|||
|
การแสดงภาพ |
||||
|
การปรับความคมชัด |
ใช่ |
|||
|
การปรับความสว่าง |
ใช่ |
|||
|
จานสี |
ปรับสี 15 จานสีขาวเริ่มต้นร้อน |
|||
|
โหมด FFC (การแก้ไขสนามแบน) |
อัตโนมัติคู่มือการแก้ไขภายนอก |
|||
|
DDE |
ใช่ |
|||
|
ทั่วไป |
||||
|
อินเตอร์เฟสฮาร์ดแวร์ |
USB2.0 FPC |
|||
|
พลัง |
DC 5V ± 5% |
|||
|
การใช้พลังงาน |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
การสั่นสะเทือนและช็อต |
การสั่นสะเทือน: การสั่นสะเทือนแบบไซน์, 20 m/s ², 3 - แกน Shock: Half Sine Wave, 30 G/11 ms, 3 - Axis 6 - Way |
|||
|

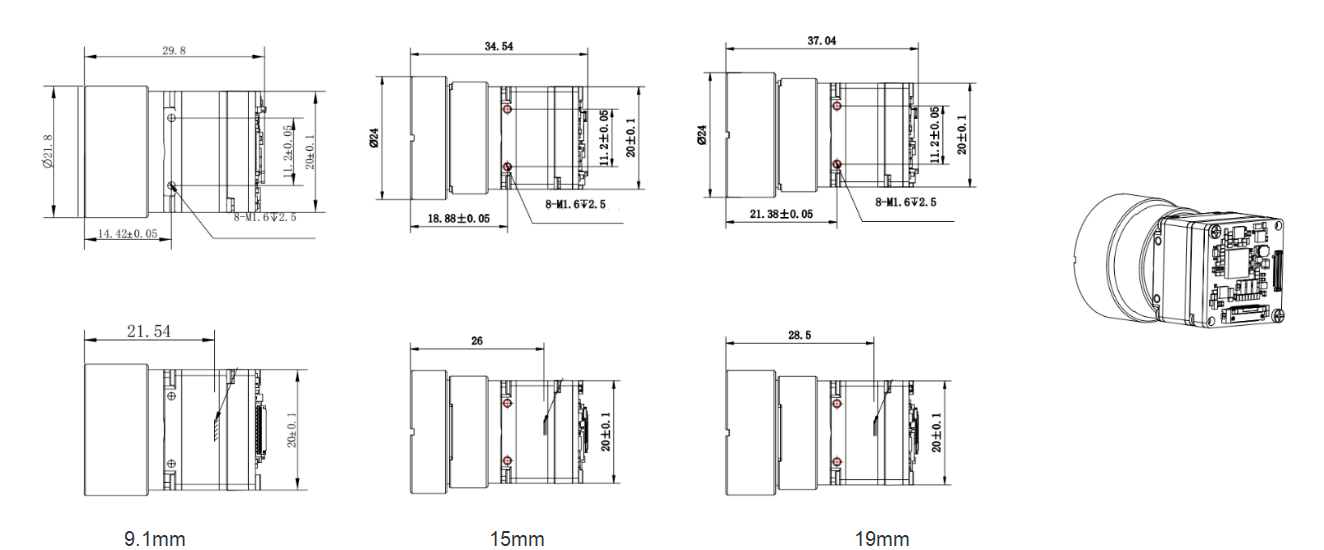

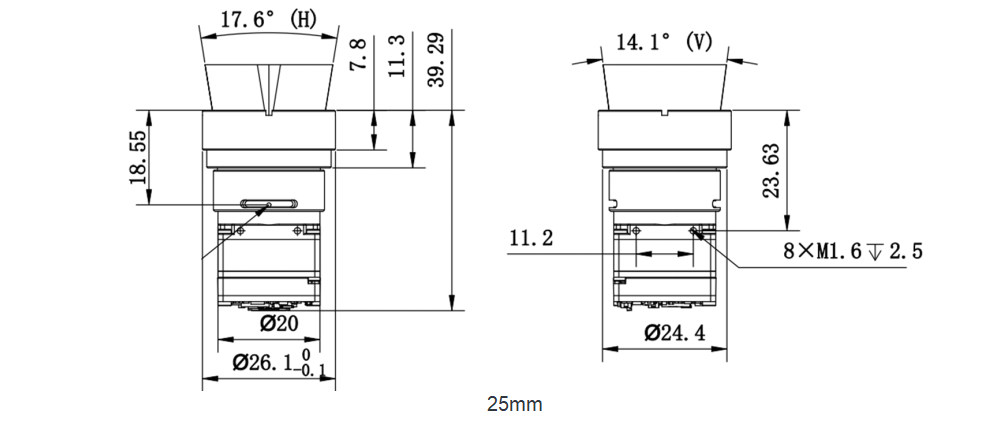

มิติ (มม.) |
29.8*20*20 มม. |
34.54*20*20 มม. |
37.04*20*20 มม. |
39.29*20*20 มม. |
|
น้ำหนัก |
≤22G |
≤28G |
≤32g |
≤33g |
|
อุณหภูมิในการทำงาน |
- 40 ° C ~ 70 ° C |
|||
