12um 384x288 USB เอาต์พุตขนาดกะทัดรัดโมดูลความร้อนขนาดกะทัดรัด
|
หมายเลขรุ่น |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
โมดูลความร้อน |
||
|
เซ็นเซอร์ภาพ |
อาร์เรย์ระนาบโฟกัสที่ไม่ได้ใช้งานของ Vox |
|
|
สูงสุด ปณิธาน |
384 × 288 |
|
|
อัตราเฟรม |
ปรับได้ 6Hz ถึง 50Hz |
|
|
ช่วงเวลาพิกเซล |
12μm |
|
|
คลื่นตอบสนอง |
8μmถึง14μm |
|
|
ตาข่าย |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|
|
เลนส์ (ความยาวโฟกัส) |
9.7 มม. |
15.4 มม. |
|
หมายเลข F |
f1.0 |
f1.0 |
|
IFOV |
1.2MRAD |
0.8MRAD |
|
มุมมอง (H × V) |
26.46 °× 19.81 ° |
17 °× 12.8 ° |
|
นาที. ระยะโฟกัส |
2m |
5m |
|
การวัดอุณหภูมิ |
||
|
ช่วงอุณหภูมิ |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|
|
ความแม่นยำของอุณหภูมิ |
สูงสุด (± 2 ° C, ± 2%) ที่อุณหภูมิแวดล้อม 25 ° C และอุณหภูมิวัตถุสูงกว่า 0 ° C |
|
|
ระยะอุณหภูมิ (ขึ้นอยู่กับ 0.65 × 0.65m) |
10m (ไกลที่สุด) |
15m (ไกลที่สุด) |
|
กฎความร้อน |
3 ประเภทกฎการวัดอุณหภูมิ, 21 กฎ (10 คะแนน, 10 ภูมิภาคและ 1 บรรทัด) |
|
|
เอาต์พุตข้อมูล |
ข้อมูลอุณหภูมิ 16 บิต |
|
|
การแสดงภาพ |
||
|
การปรับความคมชัด |
ใช่ |
|
|
การปรับความสว่าง |
ใช่ |
|
|
จานสี |
ปรับสี 15 จานสีขาวเริ่มต้นร้อน |
|
|
โหมด FFC (การแก้ไขสนามแบน) |
อัตโนมัติคู่มือการแก้ไขภายนอก |
|
|
DDE |
ใช่ |
|
|
ทั่วไป |
||
|
อินเตอร์เฟสฮาร์ดแวร์ |
USB2.0 FPC |
|
|
พลัง |
DC 5V ± 5% |
|
|
การใช้พลังงาน |
≤0.55W |
|
|
การสั่นสะเทือนและช็อต |
การสั่นสะเทือน: การสั่นสะเทือนแบบไซน์, 20 m/s ², 3 - แกน Shock: Half Sine Wave, 30 G/11 ms, 3 - Axis 6 - Way |
|
|

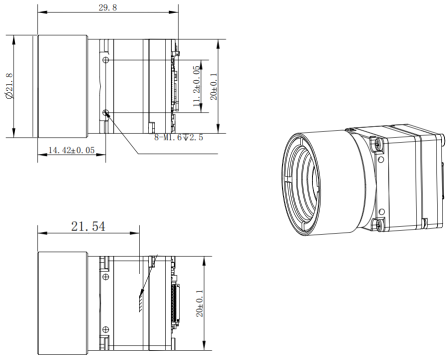

มิติ |
29.8 มม.*20 มม.*20 มม. |
29.8 มม.*20 มม.*20 มม. |
|
น้ำหนัก |
≤22G |
≤22G |
|
อุณหภูมิในการทำงาน |
- 40 ° C ~ 70 ° C |
|
